直流電流表主要測量直流電流值0-5A直接接入直流電流表中，如果直流電流值大于5A可以經過分流器轉換為DC75mV信號,再接入直流電流表中可顯示直流電流值。直流電流表可以變送輸出標準4-20mA信號,報警輸出，485通訊輸出等。可直接替代原有指針式直流電流表。
一、直流電流表 特點：
1、直流電流表輸入：電流：0-1Adc、0-5Adc ,輸入電流值大于5A可以加一個分流器轉成75mV進入直流電流表。
2、直流電流表可選模擬量輸出，輸出為4～20mA，0～12～20mA等可選。
3、直流電流表可選兩路報警輸出，對被測量參數實現上下限監控。
4、直流電流表可選RS-485數字接口，采用標準MODBUS-RTU協議。
5、直流電流表可選2路開關量輸入，可監視系統內開關量狀態。
6、直流電流表數字校零、數字校調，精度高，性價比極高。
二、直流電流表技術指標
直流電流表：顯示精度0.5級
顯示：直流電流值，顯示屏為整四位LED數碼管顯示
直流電流表：輸入
標準輸入電流：0-1Adc、0-5Adc.大于5A的情況應使用外部CT，通過CT擴展量程設置，訂貨時說明）
電流阻抗：<20MΩ
電流過負荷：持續過負荷 ：1.2倍 瞬時過負荷：電流10倍（5秒）
頻率：50、60HZ±10%
直流電流表 電源：
工作電源：AC220V、AC/DC80-265V、AC380V、DC24V、DC48V 注：供電電源訂貨時說明
電源功耗：≤5VA
直流電流表 輸出模塊：
脈沖輸出： 2路電能脈沖輸出，光耦繼電器，常數：5000imp/Kwh(Kvarh)
開關量輸出：2路或4路開關量輸入
開關量輸出：2路或4路開關量輸出
模擬量輸出：1-4路
通訊接口：RS485接口 MODBUS-RTU協議，波特率1200、2400、4800、9600可選
直流電流表 隔離耐壓：輸入和電源＞2kv，輸入和輸出＞1kV，電源盒輸出＞2kV
絕緣電阻：≥100MΩ
直流電流表 工作條件：環境溫度：-10～55℃，相對濕度≤93%，無腐蝕氣體場，海拔高度≤2500m
三、直流電流表測量方法：

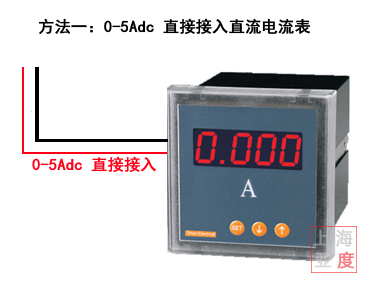

方法一：0-5A的直流電流值，直接接入直流電流表
