溫度曲線記錄儀主要用在產品的生產工藝過程中，記錄一個產品的熱加過程的溫度走勢用曲線來畫出，這樣方便用戶更加直觀的了解生產過程中溫度是否達到標準。

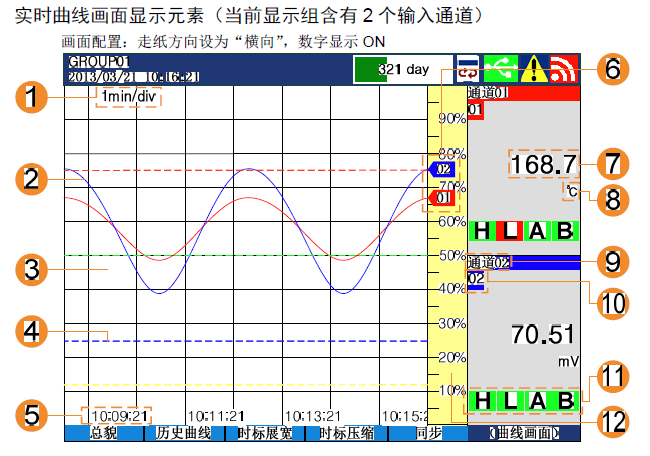

一、溫度曲線記錄儀顯示界面說明：
1、 曲線周期：每柵格代表的時間長度。此周期與【記錄間隔】參數有關，在沒有操
作曲線時標展寬/壓縮功能時：
每柵格的時間長度 ＝ 記錄間隔 × 60。
溫度曲線記錄儀【記錄間隔】參數的設置方法具體參閱『7.3.2 設置顯示方式』部分。
2、 實時數據曲線：同屏最多同時顯示6 條曲線。
3、 柵格：方便用戶觀察時間和數據值。
4、 分割線：垂直于標尺的虛線，方便用戶觀察曲線的波動范圍。對應標尺百分比的
位置可設，設置方法具體參閱『7.3.2 設置顯示方式』部分。
5、 當前柵格所代表的時間。
6、 曲線畫筆：方便用戶觀察每條曲線的最新繪點位置。
7、 通道測量數據：藍色為正常，紅色為報警。
注意：
測量通道的測量值數據異常時的顯示：
由于輸入信號超限（儀表判斷輸入信號出故障）造成儀表內A/D 轉換溢出：
采樣正溢出時，測量數據顯示＋o.L
采樣負溢出時，測量數據顯示－o.L（部分信號）
數據異常狀態：
熱電偶斷偶時，測量數據顯示＋o.L
熱電阻斷阻： 斷A 時， 測量數據顯示＋o.L
斷B+C 時，測量數據顯示－o.L
1~5VDC 量程電壓測量斷路時，測量數據顯示－o.L
8、 通道工程量單位：可設置，設置方法具體參閱『7.4.5 設置通道名稱和工程量單位』部分。
9、 通道名稱：可設置，設置方法具體參閱『7.4.5 設置通道名稱和工程量單位』部分。
10、 通道序號
11、 報警標志：綠色為正常，紅色為報警。報警參數的設置方法，以及與報警輸出的關系，具體參閱『7.5 設置報警參數』部分。
12、 標尺：顯示曲線的百分比標尺。
二、溫度曲線記錄儀功能技術參數：
*溫度曲線記錄儀測量路數：可同時實現4-18路信號的檢測、記錄、顯示和報警，客戶可訂做4路、6路、8路、18路等。
*溫度曲線記錄儀測量范圍：各種溫度范圍均可
*溫度曲線記錄儀基本誤差：±0.2%F.S 。
*顯示器 5.6英寸TFT彩色液晶顯示屏（640×480點）
*溫度曲線記錄儀輸入規格：
熱電阻:（Pt100, Cu50, Cu100, G53, BA1, Ba2） 熱電偶:（R, S, B, K, E, J, T, N, WR325, WR526）
直流電壓:（±20mV,±60mV,±100mV, 0~5V, 1-5V） 直流電流:（4~20mA, 0~20mA, 0~10mA）
*記錄間隔和存儲容量：
記錄間隔 輸入通道數 記錄時間 記錄間隔 輸入通道數 記錄時間 記錄間隔 輸入通道數 記錄時間
0.1秒 6通道 22天 1秒 6通道 225天 1分鐘 6通道 >37年
0.1秒 12通道 10天 1秒 12通道 106天 1分鐘 12通道 >17年
0.1秒 18通道 7天 1秒 18通道 71天 1分鐘 18通道 >10年
*USB數據轉儲: USB接口支持U盤數據轉儲功能，USB2.0協議，最大支持32GB
*溫度曲線記錄儀模擬量輸出: 最多2通道，輸出類型4~20mA
*溫度曲線記錄儀通訊: 接口RS485或RS232C(選備功能)。通訊協議Modbus-RTU
*打印: 支持連接面板式微型打印機.支持定時、報警、手動觸發打印儀表數據和報警信息.
*字符信息: 通道名稱、單位、組名稱、設備名稱均可自定義字符串（中英文、字符、數字可混排）
*顯示畫面: 數字、棒圖、實時曲線、歷史曲線、總貌、斷電記錄、報警信息、繼電器狀態、時報、班報、日累積、月累積、數據轉儲、數據打印以及各個設置畫面等
*安裝方法:嵌入式儀表盤安裝（垂直儀表盤）最多允許從水平面向后傾斜30度，左右水平
*溫度曲線記錄儀儀表盤厚度: 2～10mm
*溫度曲線記錄儀儀表尺寸:144×144×233mm（W×H×D）
*額定電源:180~240 VAC（50Hz/60Hz）
*允許電源:85~265VAC（50Hz／60Hz±2%）
*工作環境:0~50 ℃，0~85% RH，無凝露
